OpenGL学习 (四)

本节涉及的知识主要有深度测试，模板测试，帧缓冲，帧缓冲对象(FBO)等。

深度测试

对于具体的什么是深度缓冲及Z-Buffer算法等一些概念在此就不加以赘述了，这里主要是介绍了如何在OpenGL中使用这些图形学上的概念。(ps:Z-Buffer算法很经典，最好可以自己手动实现一下！)

深度缓冲(Depth Buffer)就像颜色缓冲(Color Buffer)（储存所有的片段颜色：视觉输出）一样，在每个片段中储存了信息，并且（通常）和颜色缓冲有着一样的宽度和高度。深度缓冲是由窗口系统自动创建的，它会以16、24或32位float的形式储存它的深度值。在大部分的系统中，深度缓冲的精度都是24位的。

当深度测试(Depth Testing)被启用的时候，OpenGL会将一个片段的的深度值与深度缓冲的内容进行对比。OpenGL会执行一个深度测试，如果这个测试通过了的话，深度缓冲将会更新为新的深度值。如果深度测试失败了，片段将会被丢弃。

深度缓冲是在片段着色器运行之后（以及模板测试(Stencil Testing)之后）在屏幕空间中运行的。

屏幕空间坐标与通过OpenGL的glViewport所定义的视口密切相关，并且可以直接使用GLSL内建变量gl_FragCoord从片段着色器中直接访问。gl_FragCoord的x和y分量代表了片段的屏幕空间坐标（其中(0, 0)位于左下角）。gl_FragCoord中也包含了一个z分量，它包含了片段真正的深度值。z值就是需要与深度缓冲内容所对比的那个值。

现在大部分的GPU都提供一个叫做提前深度测试(Early Depth Testing)的硬件特性。提前深度测试允许深度测试在片段着色器之前运行。只要我们清楚一个片段永远不会是可见的（它在其他物体之后），我们就能提前丢弃这个片段。

片段着色器通常开销都是很大的，所以我们应该尽可能避免运行它们。当使用提前深度测试时，片段着色器的一个限制是你不能写入片段的深度值。如果一个片段着色器对它的深度值进行了写入，提前深度测试是不可能的。OpenGL不能提前知道深度值。

深度测试默认是禁用的，所以如果要启用深度测试的话，我们需要用GL_DEPTH_TEST选项来启用它：

1
glEnable(GL_DEPTH_TEST);

当它启用的时候，如果一个片段通过了深度测试的话，OpenGL会在深度缓冲中储存该片段的z值；如果没有通过深度缓冲，则会丢弃该片段。如果你启用了深度缓冲，你还应该在每个渲染迭代之前使用GL_DEPTH_BUFFER_BIT来清除深度缓冲，否则你会仍在使用上一次渲染迭代中的写入的深度值：

1
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

在某些情况下你会需要对所有片段都执行深度测试并丢弃相应的片段，但不希望更新深度缓冲。基本上来说，你在使用一个只读的(Read-only)深度缓冲。OpenGL允许我们禁用深度缓冲的写入，只需要设置它的深度掩码(Depth Mask)设置为GL_FALSE就可以了：

1
2
//注意这只在深度测试被启用的时候才有效果。
glDepthMask(GL_FALSE);

深度测试函数

OpenGL允许我们修改深度测试中使用的比较运算符。这允许我们来控制OpenGL什么时候该通过或丢弃一个片段，什么时候去更新深度缓冲。我们可以调用glDepthFunc函数来设置比较运算符（或者说深度函数(Depth Function)）：

1
glDepthFunc(GL_LESS);

这个函数接受下面表格中的比较运算符：

函数 描述
GL_ALWAYS 永远通过深度测试
GL_NEVER 永远不通过深度测试
GL_LESS 在片段深度值小于缓冲的深度值时通过测试
GL_EQUAL 在片段深度值等于缓冲区的深度值时通过测试
GL_LEQUAL 在片段深度值小于等于缓冲区的深度值时通过测试
GL_GREATER 在片段深度值大于缓冲区的深度值时通过测试
GL_NOTEQUAL 在片段深度值不等于缓冲区的深度值时通过测试
GL_GEQUAL 在片段深度值大于等于缓冲区的深度值时通过测试

默认情况下使用的深度函数是GL_LESS，它将会丢弃深度值大于等于当前深度缓冲值的所有片段。

深度值精度

深度缓冲包含了一个介于0.0和1.0之间的深度值，它将会与观察者视角所看见的场景中所有物体的z值进行比较。观察空间的z值可能是投影平截头体的近平面(Near)和远平面(Far)之间的任何值。我们需要一种方式来将这些观察空间的z值变换到[0, 1]范围之间，其中的一种方式就是将它们线性变换到[0, 1]范围之间。下面这个（线性）方程将z值变换到了0.0到1.0之间的深度值：

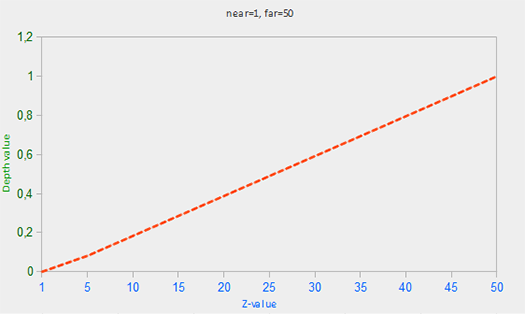

$$ Fdepth=\frac {z−near} {far−near}$$

这里的near和far值是我们之前提供给投影矩阵设置可视平截头体的 near 和 far 值。这个方程需要平截头体中的一个z值，并将它变换到了[0, 1]的范围中。z值和对应的深度值之间的关系可以在下图中看到：

注意所有的方程都会将非常近的物体的深度值设置为接近0.0的值，而当物体非常接近远平面的时候，它的深度值会非常接近1.0。

然而，在实践中是几乎永远不会使用这样的线性深度缓冲(Linear Depth Buffer)的。我们需要的是z值很小的时候提供非常高的精度，而在z值很远的时候提供更少的精度。(这也符合生活中的特点，近处的东西能看清楚且仔细的看，远处的东西看不清楚就略看)

因此要想有正确的投影性质，需要使用一个非线性的深度方程，它是与 1/z 成正比的。
由于非线性方程与 1/z 成正比，在1.0和2.0之间的z值将会变换至1.0到0.5之间的深度值，这就是一个float提供给我们的一半精度了，这在z值很小的情况下提供了非常大的精度。在50.0和100.0之间的z值将会只占2%的float精度，这正是我们所需要的。这样的一个考虑了远近距离的方程是这样的：

$$ Fdepth=\frac {1/z−1/near} {1/far−1/near}$$

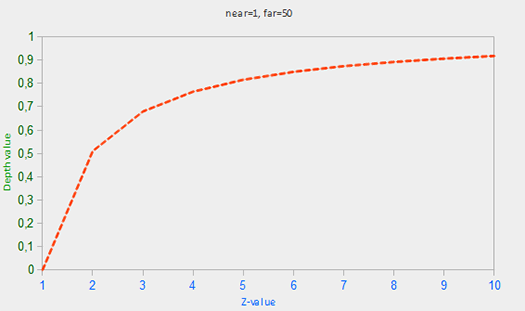

z值和最终的深度缓冲值之间的非线性关系：

可以看到，深度值很大一部分是由很小的z值所决定的，这给了近处的物体很大的深度精度，而给了远处很小的精度。上面的方程是嵌入在投影矩阵中的，所以当我们想将一个顶点坐标从观察空间至裁剪空间的时候这个非线性方程就被应用了，不需要我们自己写。

非线性深度值还原成线性深度值

步骤

  1. 首先我们将深度值变换为NDC，不是非常困难：
    1
    float z = depth * 2.0 - 1.0;
  2. 接下来使用获取到的z值，应用逆变换来获取线性的深度值：
    1
    float linearDepth = (2.0 * near * far) / (far + near - z * (far - near));

把上面的步骤应用到着色器中:

fragment shader
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#version 330 core
out vec4 FragColor;

float near = 0.1;
float far  = 100.0;

//转换为线性深度值
float LinearizeDepth(float depth)
{
    float z = depth * 2.0 - 1.0; // back to NDC
    return (2.0 * near * far) / (far + near - z * (far - near));
}

void main()
{
    //内建gl_FragCoord向量的z值是非线性的
    float depth = LinearizeDepth(gl_FragCoord.z);
    FragColor = vec4(vec3(depth), 1.0);
}

使用深度测试

以下给出了深度测试的使用模板

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
int main()
{
  //开启深度测试，以及设置深度测试函数
  glEnable(GL_DEPTH_TEST);
  glDepthFunc(GL_ALWAYS);
  	...

  // render loop
  while(!glfwWindowShouldClose(window))
  {
  //每一帧要首先清除深度缓冲的值
      glClearColor(0.1f, 0.1f, 0.1f, 1.0f);
      glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
         ...
  }
}

模板测试

当片段着色器处理完一个片段之后，模板测试(Stencil Test)会开始执行，和深度测试一样，它也可能会丢弃片段。接下来，被保留的片段会进入深度测试，它可能会丢弃更多的片段。模板测试是根据又一个缓冲来进行的，它叫做模板缓冲(Stencil Buffer)，我们可以在渲染的时候更新它来获得一些很有意思的效果。

一个模板缓冲中，（通常）每个模板值(Stencil Value)是8位的。所以每个像素/片段一共能有256种不同的模板值。我们可以将这些模板值设置为我们想要的值，然后当某一个片段有某一个模板值的时候，我们就可以选择丢弃或是保留这个片段了。

每个窗口库都需要为你配置一个模板缓冲。GLFW自动做了这件事，所以我们不需要告诉GLFW来创建一个，但其它的窗口库可能不会默认给你创建一个模板库，所以记得要查看库的文档。

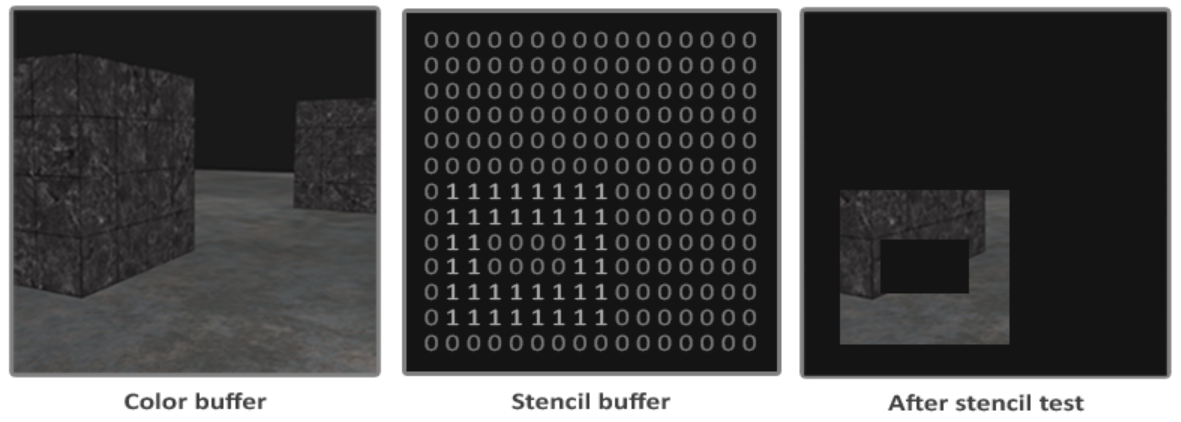

模板缓冲的一个简单的例子如下：

上图中可以看到，模板缓冲值为1的的片段被保留了，为0的片段被丢弃了。

模板缓冲操作允许我们在渲染片段时将模板缓冲设定为一个特定的值。通过在渲染时修改模板缓冲的内容，我们写入了模板缓冲。在同一个（或者接下来的）渲染迭代中，我们可以读取这些值，来决定丢弃还是保留某个片段。

你可以启用GL_STENCIL_TEST来启用模板测试。在这一行代码之后，所有的渲染调用都会以某种方式影响着模板缓冲。

1
glEnable(GL_STENCIL_TEST);

注意，和颜色和深度缓冲一样，你也需要在每次迭代之前清除模板缓冲。

1
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

和深度测试的glDepthMask函数一样，模板缓冲也有一个类似的函数。glStencilMask允许我们设置一个位掩码(Bitmask)，它会与将要写入缓冲的模板值进行与(AND)运算。默认情况下设置的位掩码所有位都为1，不影响输出，但如果我们将它设置为0x00，写入缓冲的所有模板值最后都会变成0.这与深度测试中的glDepthMask(GL_FALSE)是等价的。

1
2
glStencilMask(0xFF); // 每一位写入模板缓冲时都保持原样
glStencilMask(0x00); // 每一位在写入模板缓冲时都会变成0（禁用写入）

大部分情况下你都只会使用0x00或者0xFF作为模板掩码(Stencil Mask)，但是知道有选项可以设置自定义的位掩码总是好的。

模板函数

一共有两个函数能够用来配置模板测试：glStencilFunc和glStencilOp。
glStencilFunc(GLenum func, GLint ref, GLuint mask)一共包含三个参数：

  • func：设置模板测试函数(Stencil Test Function)。这个测试函数将会应用到已储存的模板值上和glStencilFunc函数的ref值上。可用的选项有：GL_NEVER、GL_LESS、GL_LEQUAL、GL_GREATER、GL_GEQUAL、GL_EQUAL、GL_NOTEQUAL和GL_ALWAYS。它们的语义和深度缓冲的函数类似。
  • ref：设置了模板测试的参考值(Reference Value)。模板缓冲的内容将会与这个值进行比较,结合模板测试函数决定片段被丢弃还是保留。
  • mask：设置一个掩码，它将会与参考值和储存的模板值在测试比较它们之前进行与(AND)运算。初始情况下所有位都为1。

例子：

1
2
//只要一个片段的模板值等于(GL_EQUAL)参考值1，片段将会通过测试并被绘制，否则会被丢弃
glStencilFunc(GL_EQUAL, 1, 0xFF);

但是glStencilFunc仅仅描述了OpenGL应该如何进行模板缓冲的比较，而glStencilOp这个函数描述了该如何更新缓冲。

glStencilOp(GLenum sfail, GLenum dpfail, GLenum dppass)一共包含三个选项，我们能够设定每个选项应该采取的行为：

  • sfail：模板测试失败时采取的行为。
  • dpfail：模板测试通过，但深度测试失败时采取的行为。
  • dppass：模板测试和深度测试都通过时采取的行为。
    每个选项都可以选用以下的其中一种行为：
行为 描述
GL_KEEP 保持当前储存的模板值
GL_ZERO 将模板值设置为0
GL_REPLACE 将模板值设置为glStencilFunc函数设置的ref值
GL_INCR 如果模板值小于最大值则将模板值加1
GL_INCR_WRAP 与GL_INCR一样，但如果模板值超过了最大值则归零
GL_DECR 如果模板值大于最小值则将模板值减1
GL_DECR_WRAP 与GL_DECR一样，但如果模板值小于0则将其设置为最大值
GL_INVERT 按位翻转当前的模板缓冲值

默认情况下glStencilOp是设置为(GL_KEEP, GL_KEEP, GL_KEEP)的，所以不论任何测试的结果是如何，模板缓冲都会保留它的值。所以，通过使用glStencilFunc和glStencilOp，我们可以精确地指定更新模板缓冲的时机与行为了，我们也可以指定什么时候该让模板缓冲通过，即什么时候片段需要被丢弃。

使用模板测试

模板测试大致使用步骤:

  • 启用模板缓冲的写入。
  • 渲染物体，更新模板缓冲的内容。
  • 禁用模板缓冲的写入。
  • 渲染（其它）物体，这次根据模板缓冲的内容丢弃特定的片段。

以下给出了模板测试的使用模板

总结模板
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
int main()
{
    // configure global opengl state
    //------------
    //打开深度缓冲，设置深度缓冲
    glEnable(GL_DEPTH_TEST);
    glDepthFunc(GL_LESS);
    //开启模板缓冲，设置模板缓冲
    glEnable(GL_STENCIL_TEST);
    glStencilFunc(GL_NOTEQUAL, 1, 0xFF);
    glStencilOp(GL_KEEP, GL_KEEP, GL_REPLACE);

    ...

    while (!glfwWindowShouldClose(window))
    {
    	  //清除颜色，深度，模板缓冲
    	glClearColor(0.1f, 0.1f, 0.1f, 1.0f);
        glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

        /*绘制物体1
        上面模板函数深度写入这些东西尽管已经设置了，但是这里还可以设置；上面的是全局的这里是局部的，在画物体1的时候相应的模板测试深度测试起作用
        glStencilFunc(GL_NOTEQUAL, 1, 0xFF);
        glStencilMask(0x00);
        glDisable(GL_DEPTH_TEST);

        shaderprogram.use();
        绑定VAO,材质;
        给shader传参;
        glDrawArrays进行绘制;
        */


        /*绘制物体2
        同样绘制物体2的时候也可以做相关的操作
        */

        ...

    }
}

帧缓冲

到目前为止，我们已经使用了很多屏幕缓冲了：用于写入颜色值的颜色缓冲、用于写入深度信息的深度缓冲和允许我们根据一些条件丢弃特定片段的模板缓冲。这些缓冲结合起来叫做帧缓冲(Framebuffer)，它被储存在内存中。

OpenGL允许我们定义我们自己的帧缓冲，也就是说我们能够定义我们自己的颜色缓冲，甚至是深度缓冲和模板缓冲！

我们目前所做的所有操作都是在默认帧缓冲的渲染缓冲上进行的。默认的帧缓冲是在你创建窗口的时候生成和配置的（GLFW帮我们做了这些）。有了我们自己的帧缓冲，我们就能够有更多方式来渲染了。

创建一个帧缓冲

使用帧缓冲流程：

  1. 和OpenGL中的其它对象一样，我们会使用一个叫做glGenFramebuffers的函数来创建一个帧缓冲对象(Framebuffer Object, FBO)：
    1
    2
    unsigned int fbo;
    glGenFramebuffers(1, &fbo);

这种创建和使用对象的方式我们已经见过很多次了，所以它的使用函数也和其它的对象类似：

  • 首先我们创建一个帧缓冲对象，将它绑定为激活的(Active)帧缓冲，做一些操作；
  • 之后解绑帧缓冲。
  1. 我们使用glBindFramebuffer来绑定帧缓冲。
    1
    glBindFramebuffer(GL_FRAMEBUFFER, fbo);
    在绑定到GL_FRAMEBUFFER目标之后，所有的读取和写入帧缓冲的操作将会影响当前绑定的帧缓冲。

现在还不能使用我们的帧缓冲，因为它还不完整(Complete)，一个完整的帧缓冲需要满足以下的条件:

  • 附加至少一个缓冲（颜色、深度或模板缓冲）。
  • 至少有一个颜色附件(Attachment)。
  • 所有的附件都必须是完整的（保留了内存）。
  • 每个缓冲都应该有相同的样本数。

  1. 从上面的条件中可以知道，我们需要为帧缓冲创建一些附件，并将附件附加到帧缓冲上。

  2. 在完成所有的条件之后，我们可以以GL_FRAMEBUFFER为参数调用glCheckFramebufferStatus，检查帧缓冲是否完整。它将会检测当前绑定的帧缓冲
    ,如果它返回的是GL_FRAMEBUFFER_COMPLETE，帧缓冲就是完整的了。

    1
    2
    if(glCheckFramebufferStatus(GL_FRAMEBUFFER) == GL_FRAMEBUFFER_COMPLETE)
    处理后面的事情

之后所有的渲染操作将会渲染到当前绑定帧缓冲的附件中。由于我们的帧缓冲不是默认帧缓冲，渲染指令将不会对窗口的视觉输出有任何影响。出于这个原因，渲染到一个不同的帧缓冲被叫做离屏渲染(Off-screen Rendering)。要保证所有的渲染操作在主窗口中有视觉效果，我们需要再次激活默认帧缓冲，将它绑定到0。

1
glBindFramebuffer(GL_FRAMEBUFFER, 0);

在完成所有的帧缓冲操作之后，不要忘记删除这个帧缓冲对象：

1
glDeleteFramebuffers(1, &fbo);

在完整性检查执行之前，我们需要给帧缓冲附加一个附件。附件是一个内存位置，它能够作为帧缓冲的一个缓冲，可以将它想象为一个图像。当创建一个附件的时候我们有两个选项：纹理附件或渲染缓冲对象附件(Renderbuffer Object)。

纹理附件

当把一个纹理附加到帧缓冲的时候，所有的渲染指令将会写入到这个纹理中，就想它是一个普通的颜色/深度或模板缓冲一样(也就是说这个纹理可以存储颜色，深度等信息)。使用纹理的优点是，所有渲染操作的结果将会被储存在一个纹理图像中，我们之后可以在着色器中很方便地使用它。
使用纹理附件流程：

  1. 给当前的帧缓冲创建一个纹理为帧缓冲创建一个纹理和创建一个普通的纹理差不多：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    //给当前的帧缓冲创建一个纹理
    unsigned int texture;
    glGenTextures(1, &texture);
    glBindTexture(GL_TEXTURE_2D, texture);

    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, 800, 600, 0, GL_RGB, GL_UNSIGNED_BYTE, NULL);

    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

    主要的区别就是，我们将维度设置为了屏幕大小（尽管这不是必须的），并且我们给纹理的data参数传递了NULL。对于这个纹理，我们仅仅分配了内存而没有填充它。填充这个纹理将会在我们渲染到帧缓冲之后来进行。同样注意我们并不关心环绕方式或多级渐远纹理，我们在大多数情况下都不会需要它们。

    如果你想将你的屏幕渲染到一个更小或更大的纹理上，你需要（在渲染到你的帧缓冲之前）再次调用glViewport，使用纹理的新维度作为参数，否则只有一小部分的纹理或屏幕会被渲染到这个纹理上。

  2. 现在我们已经创建好一个纹理了，要做的最后一件事就是将它附加到帧缓冲上了：

    1
    glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, texture, 0);

    glFrameBufferTexture2D有以下的参数：

    • target：帧缓冲的目标（绘制、读取或者两者皆有）
    • attachment：我们想要附加的附件类型。当前我们正在附加一个颜色附件。注意最后的0意味着我们可以附加多个颜色附件。
    • textarget：你希望附加的纹理类型
    • texture：要附加的纹理本身
    • level：多级渐远纹理的级别。我们将它保留为0。

除了颜色附件之外，我们还可以附加一个深度和模板缓冲纹理到帧缓冲对象中。要附加深度缓冲的话，我们将附件类型设置为GL_DEPTH_ATTACHMENT。注意纹理的格式(Format)和内部格式(Internalformat)类型将变为GL_DEPTH_COMPONENT，来反映深度缓冲的储存格式。要附加模板缓冲的话，你要将第二个参数设置为GL_STENCIL_ATTACHMENT，并将纹理的格式设定为GL_STENCIL_INDEX。

也可以将深度缓冲和模板缓冲附加为一个单独的纹理(上面的一段话介绍的是把模板缓冲和深度缓冲分开存储到纹理中的方法)。纹理的每32位数值将包含24位的深度信息和8位的模板信息。要将深度和模板缓冲附加为一个纹理的话，我们使用GL_DEPTH_STENCIL_ATTACHMENT类型，并配置纹理的格式，让它包含合并的深度和模板值。将一个深度和模板缓冲附加为一个纹理到帧缓冲的例子可以在下面找到：

1
2
3
4
5
6
7
8
//GL_DEPTH24_STENCIL8就是上面要修改的第二个参数
glTexImage2D(
  GL_TEXTURE_2D, 0, GL_DEPTH24_STENCIL8, 800, 600, 0,
  GL_DEPTH_STENCIL, GL_UNSIGNED_INT_24_8, NULL
);

//将一个深度和模板缓冲附加为一个纹理到帧缓冲
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_TEXTURE_2D, texture, 0);

渲染缓冲对象附件

渲染缓冲对象(Renderbuffer Object)是在纹理之后引入到OpenGL中，和纹理图像一样，渲染缓冲对象是一个真正的缓冲，即一系列的字节、整数、像素等。渲染缓冲对象附加的好处是，它会将数据储存为OpenGL原生的渲染格式，它是为离屏渲染到帧缓冲优化过的——渲染缓冲对象直接将所有的渲染数据储存到它的缓冲中，不会做任何针对纹理格式的转换，让它变为一个更快的可写储存介质。

然而，渲染缓冲对象通常都是只写的，所以你不能读取它们（比如使用纹理访问）。当然你仍然还是能够使用glReadPixels来读取它，这会从当前绑定的帧缓冲，而不是附件本身，中返回特定区域的像素。

使用渲染缓冲对象附件流程：

  1. 创建一个渲染缓冲对象的代码和帧缓冲的代码很类似：
    1
    2
    unsigned int rbo;
    glGenRenderbuffers(1, &rbo);
    类似，我们需要绑定这个渲染缓冲对象，让之后所有的渲染缓冲操作影响当前的rbo：
    1
    glBindRenderbuffer(GL_RENDERBUFFER, rbo);

由于渲染缓冲对象通常都是只写的，它们会经常用于深度和模板附件，因为大部分时间我们都不需要从深度和模板缓冲中读取值，只关心深度和模板测试。我们需要深度和模板值用于测试，但不需要对它们进行采样，所以渲染缓冲对象非常适合它们。当我们不需要从这些缓冲中采样的时候，通常都会选择渲染缓冲对象，因为它会更优化一点。

  1. 最后一件事就是附加这个渲染缓冲对象：
    1
    glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);
    渲染缓冲对象能为你的帧缓冲对象提供一些优化，但知道什么时候使用渲染缓冲对象，什么时候使用纹理是很重要的。通常的规则是，如果你不需要从一个缓冲中采样数据，那么对这个缓冲使用渲染缓冲对象会是明智的选择。如果你需要从缓冲中采样颜色或深度值等数据，那么你应该选择纹理附件。性能方面它不会产生非常大的影响的。

帧缓冲实践

  1. 首先要创建一个帧缓冲对象，并绑定它：
    1
    2
    3
    4
    5
    unsigned int framebuffer;
    //创建帧缓冲
    glGenFramebuffers(1, &framebuffer);
    //绑定帧缓冲
    glBindFramebuffer(GL_FRAMEBUFFER, framebuffer);
  2. 接下来我们需要创建一个纹理图像，我们将它作为一个纹理附件附加到帧缓冲上，它用来作为颜色缓冲。我们将纹理的维度设置为窗口的宽度和高度，并且不初始化它的数据：
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    // 生成纹理
    unsigned int texColorBuffer;
    glGenTextures(1, &texColorBuffer);
    glBindTexture(GL_TEXTURE_2D, texColorBuffer);
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, 800, 600, 0, GL_RGB, GL_UNSIGNED_BYTE, NULL);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR );
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
    glBindTexture(GL_TEXTURE_2D, 0);

    // 将它附加到当前绑定的帧缓冲对象
    glFramebufferTexture2D(GL_FRAMEBUFFER, GL_COLOR_ATTACHMENT0, GL_TEXTURE_2D, texColorBuffer, 0);
  3. 创建一个深度和模板附件渲染缓冲对象。我们将它的内部格式设置为GL_DEPTH24_STENCIL8，然后将渲染缓冲对象附加到帧缓冲的深度和模板附件上:
    1
    2
    3
    4
    5
    6
    7
    8
    9
    //生成一个帧缓冲对象
    unsigned int rbo;
    glGenRenderbuffers(1, &rbo);
    glBindRenderbuffer(GL_RENDERBUFFER, rbo);
    glRenderbufferStorage(GL_RENDERBUFFER, GL_DEPTH24_STENCIL8, 800, 600);
    glBindRenderbuffer(GL_RENDERBUFFER, 0);

    //渲染缓冲对象附加到帧缓冲的深度和模板附件上
    glFramebufferRenderbuffer(GL_FRAMEBUFFER, GL_DEPTH_STENCIL_ATTACHMENT, GL_RENDERBUFFER, rbo);
  4. 最后，我们希望检查帧缓冲是否是完整的，如果不是，我们将打印错误信息。
    1
    2
    if(glCheckFramebufferStatus(GL_FRAMEBUFFER) != GL_FRAMEBUFFER_COMPLETE)
        std::cout << "ERROR::FRAMEBUFFER:: Framebuffer is not complete!" << std::endl;
  5. 记得要解绑帧缓冲，保证我们不会不小心渲染到错误的帧缓冲上。
    1
    2
    //解绑帧缓冲
    glBindFramebuffer(GL_FRAMEBUFFER, 0);

现在这个帧缓冲就完整了，我们只需要绑定这个帧缓冲对象，让渲染到帧缓冲的缓冲中而不是默认的帧缓冲中。之后的渲染指令将会影响当前绑定的帧缓冲。所有的深度和模板操作都会从当前绑定的帧缓冲的深度和模板附件中（如果有的话）读取。如果你忽略了深度缓冲，那么所有的深度测试操作将不再工作，因为当前绑定的帧缓冲中不存在深度缓冲。

  1. 所以，要想绘制场景到一个纹理上，我们需要采取以下的步骤：
  • 将新的帧缓冲绑定为激活的帧缓冲，和往常一样渲染场景
  • 绑定默认的帧缓冲
  • 绘制一个横跨整个屏幕的四边形，将帧缓冲的颜色缓冲作为它的纹理。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 第一处理阶段(Pass)，绑定到自定义帧缓冲，绘制场景到一个纹理上；这里就之后的渲染就和正常渲染到默认缓冲的操作一样
glBindFramebuffer(GL_FRAMEBUFFER, framebuffer);
glClearColor(0.1f, 0.1f, 0.1f, 1.0f);
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // 我们现在不使用模板缓冲
glEnable(GL_DEPTH_TEST);
DrawScene();

// 第二处理阶段
glBindFramebuffer(GL_FRAMEBUFFER, 0); // 返回到默认帧缓冲
glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
glClear(GL_COLOR_BUFFER_BIT);

screenShader.use();
glBindVertexArray(quadVAO);
glDisable(GL_DEPTH_TEST);
glBindTexture(GL_TEXTURE_2D, textureColorbuffer);
glDrawArrays(GL_TRIANGLES, 0, 6);

渲染到纹理的作用:

  • 我们渲染到一张纹理后能够以一个纹理图像的方式访问已渲染场景中的每个像素，我们可以在片段着色器中创建出非常有趣的效果。这些有趣效果统称为后期处理(Post-processing)效果。
  • 同时显示多个视角的观察结果。

参考资料
LearnOpenGL CN

#

喜欢这篇文章？打赏一下作者吧

评论

最新文章

×
